仪表盘详情
概述

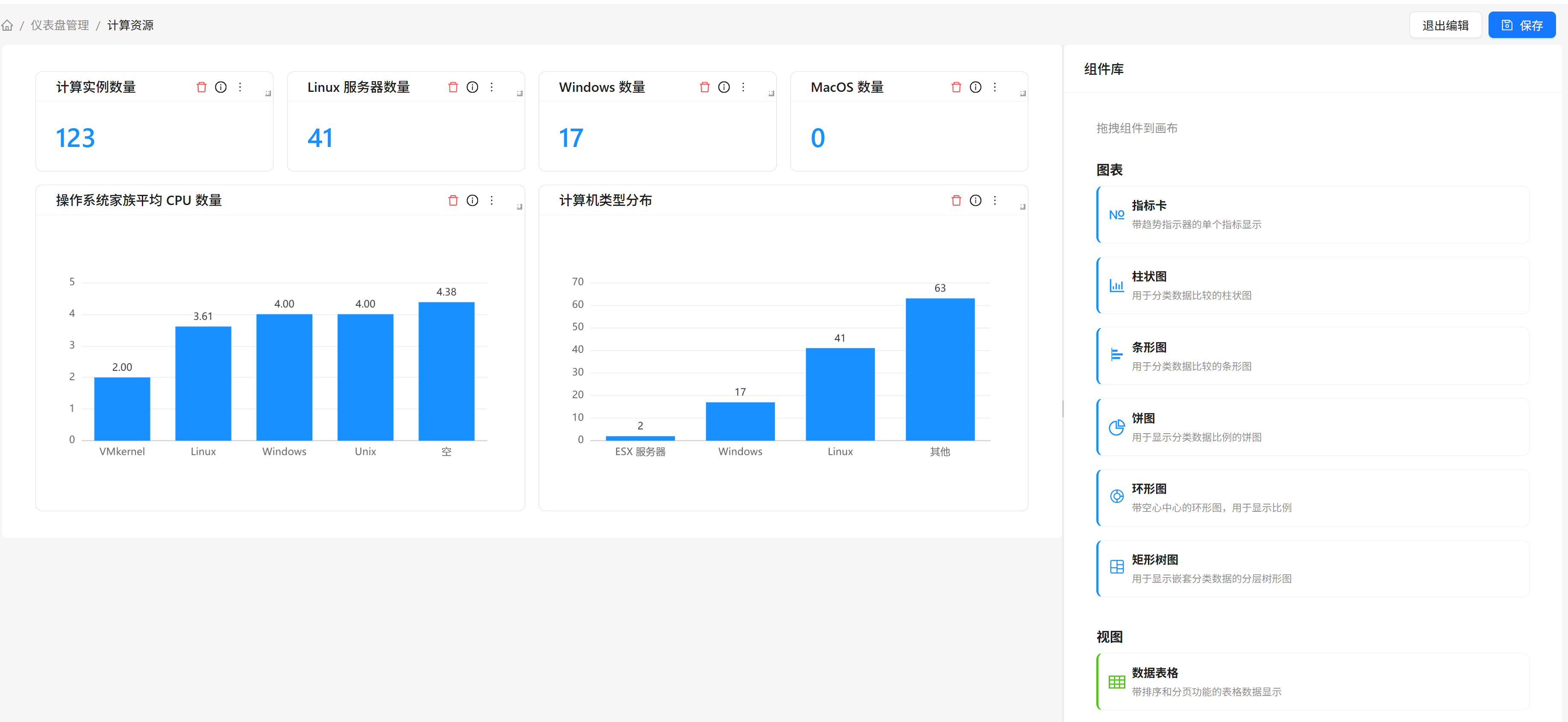

仪表盘详情页用于查看和编辑仪表盘的内容。支持两种模式：查看模式（只读）和编辑模式（可视化编辑）。
模式切换
仪表盘详情页默认以查看模式打开。点击顶部工具栏的"编辑"按钮切换到编辑模式，点击"退出编辑"按钮返回查看模式。切换时如有未保存的修改，系统会提示确认。
查看模式功能
仪表盘展示
查看模式下，仪表盘展示以下内容：
- 布局：按照保存的布局显示所有小部件
- 数据：显示从数据源获取的实时数据
- 图表：显示图表、表格等可视化内容
- 标题：显示仪表盘的标题
交互功能
查看模式下部分小部件支持以下交互：
- 数据提示：鼠标悬停显示数据详情
- 图例筛选：点击图表图例可以显示或隐藏对应的数据系列（如饼图、环形图）
- 刷新：点击小部件卡片上的更多操作按钮，选择"刷新"重新获取该小部件的数据
编辑模式功能
仪表盘编辑器
编辑模式下，仪表盘编辑器提供以下功能：
画布区域
画布是仪表盘的主要编辑区域：
- 拖拽布局：拖拽小部件调整位置
- 调整大小：拖拽边框调整小部件大小
- 网格对齐：自动对齐到网格，方便布局
组件库
组件库包含可用的小部件类型：
图表类：
| 小部件 | 说明 |
|---|---|
| 指标卡 | 单个数值展示，支持趋势指示器 |
| 柱状 图 | 垂直柱状图，适合分类数据对比 |
| 条形图 | 水平条形图，适合分类数据对比 |
| 饼图 | 饼图，适合展示分类数据的占比 |
| 环形图 | 环形图，带空心中心的饼图 |
| 矩形树图 | 层级矩形树图，适合展示嵌套分类数据 |
视图类：
| 小部件 | 说明 |
|---|---|
| 数据表格 | 表格数据展示，支持分页 |
小部件操作
添加小部件
- 在组件库中找到需要的小部件类型
- 拖拽小部件到画布区域
- 释放鼠标完成添加
组件设置面板
选中某个小部件后，右侧显示组件设置面板：
顶部表单字段：
- 小部件类型：选择小部件类型
- 名称：小部件的唯一标识符
- 标题：小部件的显示标题
- 描述：小部件的用途说明
可折叠面板：
- 数据源设置：配置数据来源、分组依据和聚合方式
- 显示设置：图表和数据的显示样式设置
删除小部件
- 在画布中选中要删除的小部件
- 点击小部件卡片右上角的删除按钮
- 确认删除操作
调整小部件位置
- 在画布中选中要移动的小部件
- 拖拽小部件到目标位置
- 释放鼠标完成移动
调整小部件大小
- 在画布中选中要调整大小的小部件
- 拖拽小部件的边框或角落
- 达到目标大小后释放鼠标
数据源设置
数据源类型
仪表盘支持以下数据源类型：
配置项实例
查询 CMDB 中的配置项实例数据，支持按类型统计和分组聚合：
| 配置项 | 说明 |
|---|---|
| 配置项类型 | 选择要统计的配置项类型 |
| 分组依据 | 按字段分组结果。选择"配置项类型"按配置项类型分组，或指定属性名进行自定义分组 |
| 聚合函数 | 对分组数据应用的聚合方式，支持：计数、平均值、最小值、最大值、求和 |
| 聚合属性 | 使用平均值、最小值、最大值或求和函数时，指定要聚合的属性 |
当聚合函数为"计数"时，无需指定聚合属性。使用其他聚合函数时，必须指定聚合属性。
配置项及关系模型
查询 CMDB 中的模型定义数量，按类型统计：
| 配置项 | 说明 |
|---|---|
| 配置项及关系模型 | 按类型筛选类定义，可选值：配置项类型、关系类型、全部 |
数据源设置步骤
- 选中要配置的小部件
- 在右侧组件设置面板中展开"数据源设置"
- 选择数据源类型
- 根据数据源类型配置相应参数
- 保存配置
保存和取消
保存仪表盘
修改仪表盘后，需要保存才能持久化：
- 点击顶部工具栏的"保存"按钮
- 系统验证仪表盘配置
- 验证通过后保存到数据库
- 显示保存成功的提示
退出编辑
如果要放弃未保存的修改：
- 点击"退出编辑"按钮
- 如果有未保存的修改，系统会弹出确认对话框
- 选择"确定"放弃修改并返回查看模式
- 选择"取消"返回继续编辑
常见场景
场景1：创建计算资源仪表盘
业务需求： 创建一个仪表盘，展示计算资源的概览。
操作步骤：
- 点击"创建仪表盘"按钮
- 填写基本信息：
- 名称：computer-overview
- 显示名称：计算资源
- 描述：计算资源概览
- 进入编辑器后添加小部件：
- 添加数值卡片，数据源选择"配置项实例"，配置项类型选择“计算机”，聚合函数选"计数"
- 添加饼图，数据源选择"配置项实例"，配置项类型选择“计算机”，分组依据选择“操作系统家族“，聚合函数选"计数"
- 添加柱状图，数据源选择"配置项实例"，配置项类型选择“计算机”，分组依据选择“制造商”，聚合函数选“平均值”，聚合属性选择“CPU 计数“
- 调整布局后保存
场景2：克隆并修改现有仪表盘
业务需求： 基于现有的仪表盘创建一个变体版本。
操作步骤：
- 在仪表盘列表中选中要克隆的仪表盘
- 点击"克隆仪表盘"按钮
- 修改克隆后的信息，点击"确定"完成克隆
- 打开克隆的仪表盘，切换到编辑模式，修改、添加、删除小部件，编辑完成后保存
预期结果：
- 创建了独立的仪表盘副本
- 修改克隆版本不会影响原仪表盘
